Xiaoguo® leverer essentielle fastgørelseselementer globalt. En Permanent Clinching-møtrik er en permanent fastgørelsesanordning designet til tynde pladematerialer. Hvis du er interesseret, kan vi levere gratis prøver.

Model:QIB/IND CLA

Send forespørgsel

Produkt beskrivelse

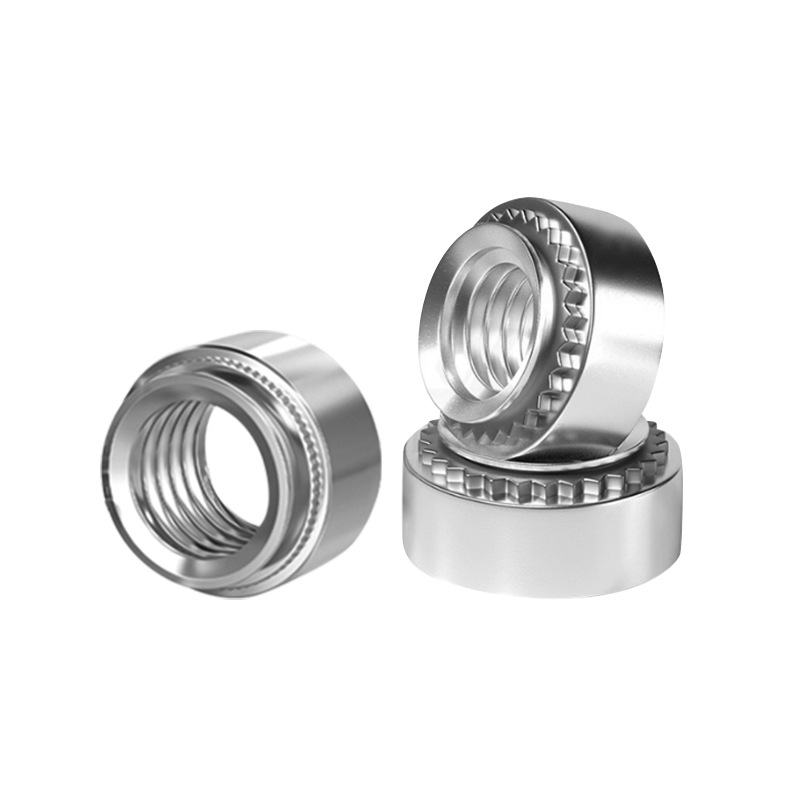

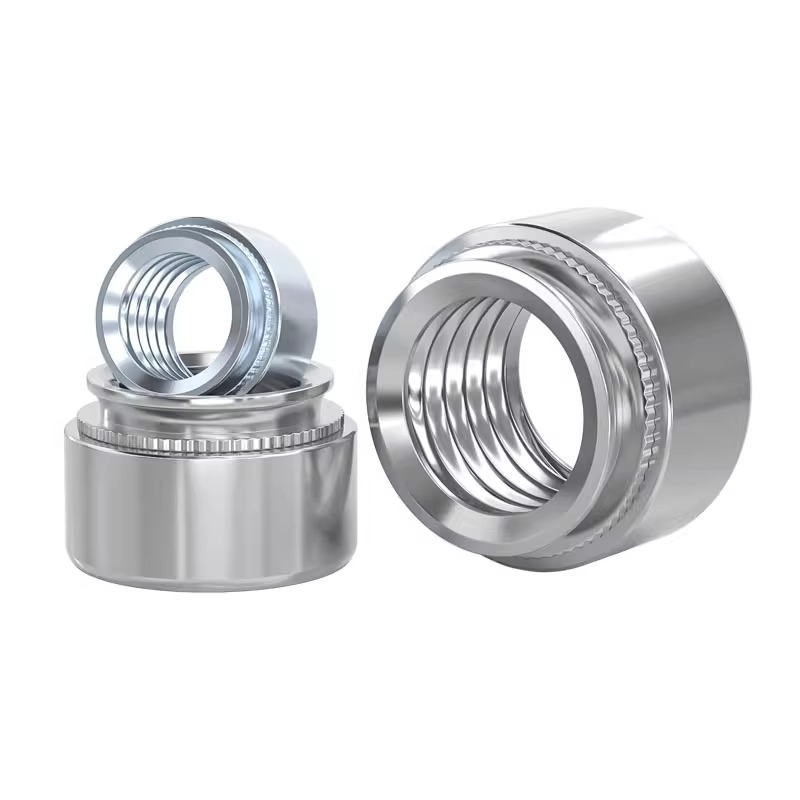

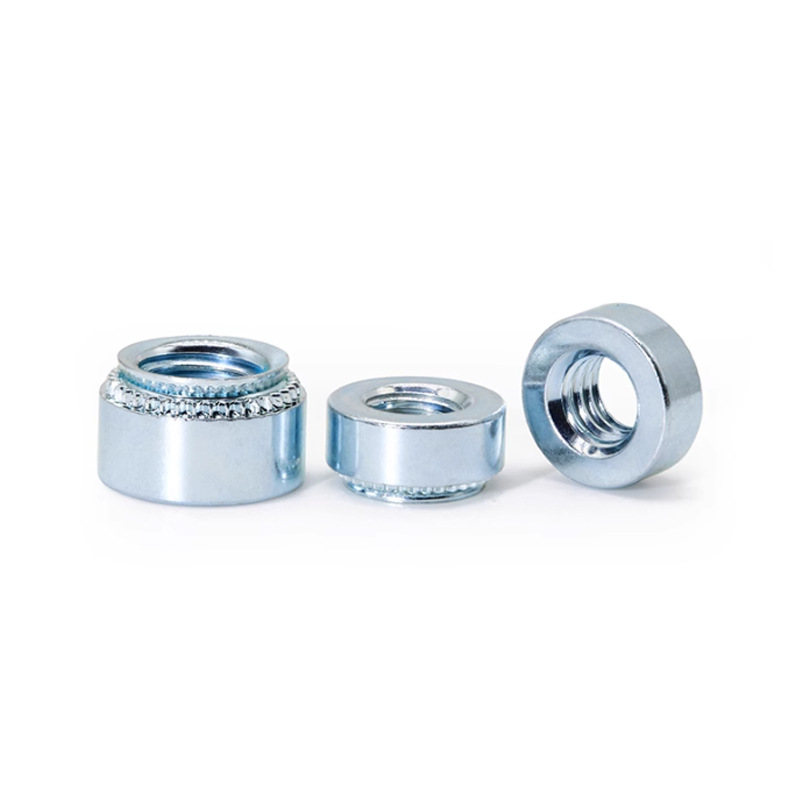

En Permanent Clinching-møtrik er en permanent fastgørelsesanordning, der bruges til metalplader. I modsætning til almindelige møtrikker, der har brug for svejsning eller gevindskæring, kan den installeres hurtigt med pressekraft, hvilket skaber et stærkt, pålideligt gevindsted til at fastgøre ting. Den har en præcist lavet pilot og et riflet skaft. Når de er installeret, flytter disse dele materialet, de bliver puttet ind i, og danner en lås.

Dette undgår termisk deformation, eliminerer yderligere trin og reducerer monteringstid og omkostninger betydeligt. Denne teknologi er ideel til højvolumenproduktion, der kræver effektive og robuste fastgørelsesløsninger og bruges i en lang række industrier.

Produktfordele:

Det vigtigste ved en Permanent Clinching-møtrik er, at den kan danne en permanent, stærk forbindelse direkte i duktile metalplader eller ikke-jernholdige plader uden at kræve forborede gevind. Når du installerer den, skubber en presse den permanente klemmøtrik ind i materialet. Dens specifikke form får metallet omkring det til at bevæge sig og flyde ind i en ringformet fordybning (som en rifling eller rille) under hovedet og/eller rundt om skaftet.

Den resulterende stærke mekaniske lås modstår effektivt rotations- og udtrækskræfter. Denne teknologi producerer også en højstyrke gevindindsats, der er modstandsdygtig over for vibrationer, hvilket giver et stærkt og pålideligt fundament for boltforbindelsen.

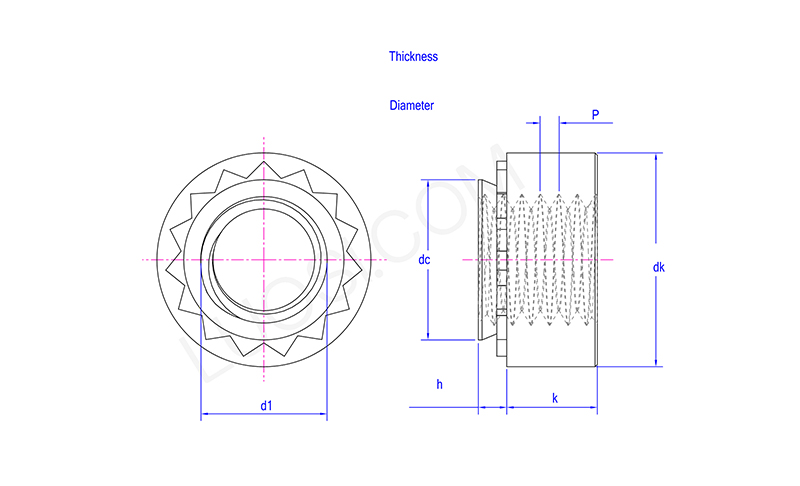

man	M2-1	M2-2	M3-1	M3-2	M3,5-1	M3,5-2	M4-1	M4-2	M5-1	M5-2	M6-1
P	0.4	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1
dc max	4.22	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72
dk min	6.05	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3
dk max	6.55	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8
k min	1.25	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83
k max	1.75	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33
h koder	1	2	1	2	1	2	1	2	1	2	1
h max	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38
Tykkelse af monteringsplade Min	1	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4
Diameter af monteringshuller Min	4.25	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75
Diameter af monteringshuller Maks	4.33	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83
d1	M2	M2	M3	M3	M3,5	M3.6	M4	M4	M5	M5	M6

Hvad er de vigtigste fejltilstande for Permanente Clinching-møtrikker?

Permanente clinching-møtrikker kan fejle på nogle få hovedmåder. Den ene er udtræk - når møtrikken kommer lige ud af arket. Det sker ofte, hvis clinchen ikke er dyb nok, eller hvis møtrikken ikke er den rigtige til arkets tykkelse. En anden er at dreje - når møtrikken drejer i arket, normalt fordi takkerne ikke griber godt nok. Trådene indeni kan også strippes.

Hvis du vælger den rigtige møtrik og indstiller installationen korrekt, forhindrer du disse problemer i at ske.
