Metrisk fjederholderring

Metriske fjedersikringsringe er lavet af offentlige kontorstørrelser og er velegnede til brug, hvor der kræves standardstørrelser. De bruges ofte i nogle mekaniske systemer og bilsystemer. Xiaoguo® samarbejder med bil- og rumfartssektoren for at udvikle korrosionsbestandige fastgørelseselementer.

Model:BS 3673-3-1-2011

Send forespørgsel

Produkt beskrivelse

Metriske fjederholdingsringe er normalt lavet af kulstofstål eller rustfrit stål, såsom ASTM A313. Kulstofstål er stærkere (som meget stærkere, op til 2.100 MPa), mens rustfrit stål er bedre til ikke at ruste eller korrodere. Varmebehandler legeringerne, holder de længere og klarer slid bedre. Til job, hvor du har brug for ting, der ikke klæber til magneter eller kan tåle vanvittig varme, vil de bruge ting som fosforbronze eller Inconel®. Alle de materialer, de bruger, gennemgår en række tests for at kontrollere, at de opfylder ISO 8750-8752-specifikationerne.

Anvendelse

Metriske fjedersikringsringe er virkelig almindelige i ting som biltransmissioner, elektriske motorer og hydrauliske systemer. De bruges til at holde rotoraksler i pumper, holde lejer på plads i transportbåndsopsætninger og låse stempelstifter inde i motorer. I rumfart finder du dem i turbinedele og landingsstel. De er også praktiske inden for forbrugerelektronik, hvor de hjælper med at reparere komponenter i små enheder. Ingeniører bruger fjedersikringsringe, når de har brug for dele for at blive siddende pålideligt, især i vigtige systemer, hvor fejl ikke kan ske.

Størrelse

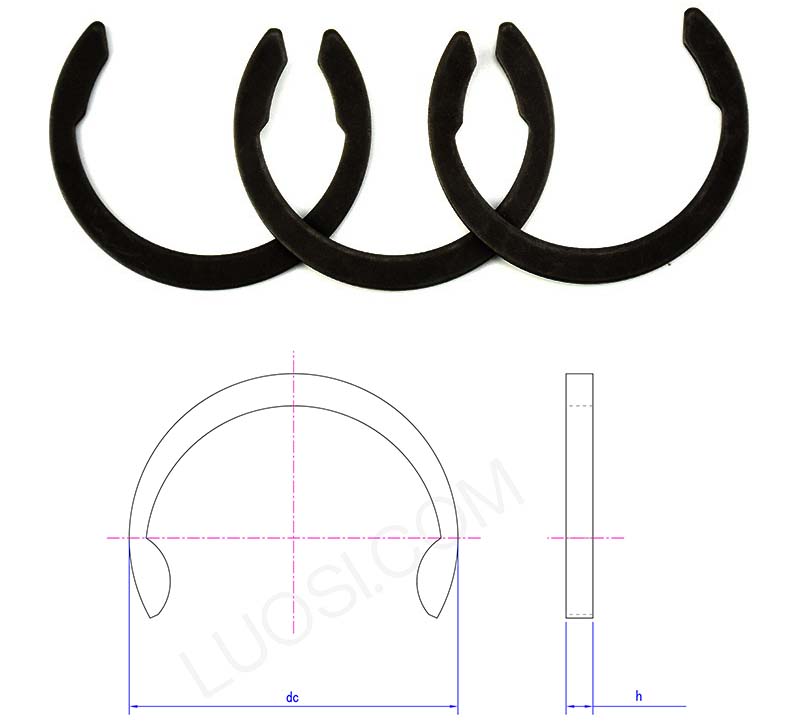

Metric spring retaining rings

man	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ23	Φ24	Φ25	Φ26
dc max	18	19	20	21	22	23	25	26.3	27.6	29.2	30
h min	0.97	0.97	0.97	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17
h max	1.03	1.03	1.03	1.23	1.23	1.23	1.23	1.23	1.23	1.23	1.23

Q: Hvordan bestemmer jeg den korrekte størrelse og type af metriske fjederholderinge til min applikation?

A: At vælge den rigtige metriske fjederholderring er at matche rillediameteren, akseldiameteren eller huldiameteren og den belastning, den skal modstå. Du skal omhyggeligt måle bredden, dybden og diameteren af monteringsrillen. Selv små forskelle kan medføre, at de ikke fikserer delene korrekt. Vælg størrelsen i henhold til din specifikke brugssag eller projektspecifikationer, standardstørrelser såsom DIN 471/472 eller ANSI B27.1. Hvis du har brug for en tilpasset installation, bedes du fortælle os installationstemperaturen, om lasten er i bevægelse eller stationær, og miljøforholdene (fugtigt, støvet osv.), og vi tilpasser det til dine behov. Fjederholderinge er fremstillet til specifikke radiale kræfter eller aksiale kræfter, så du skal kontrollere, om holderingens belastningskapacitet opfylder dit projekts behov. Vi kan yde teknisk support, one-stop service og reducere forekomsten af for tidlige brud på holderingene.
