Stor OD flad skive

Xiaoguo Inventory® Large OD Flat Washer har en glat overflade uden grater, passer tæt og kan bruges sammen med tætningskomponenter for at forbedre støvtæt, oliefrigørende og vandtæt ydeevne.

Send forespørgsel

Produkt beskrivelse

Large OD Flat Washer og Standard Flat Washer har betydelige forskelle i udseende, funktioner og anvendelige scenarier.

Projekt	Standard flad vaskemaskine	Stor OD flad skive
Indvendig diameter	6,4 mm	6,4 mm
Udvendig diameter	12 mm	18 mm
Tykkelse	1,6 mm	1,6 mm
Kontakt område	1 gange	2,25 gange
Fordeling af tryk	Generelt velegnet til hårde overflader såsom metaller	Fremragende, kan effektivt beskytte bløde materialer
Udgifter til råvarer	Lav	Højere (større i området)
Enhedsvægt	Lys	Tungere (samme specifikation)

Størrelsessammenligning (med M6 som eksempel)

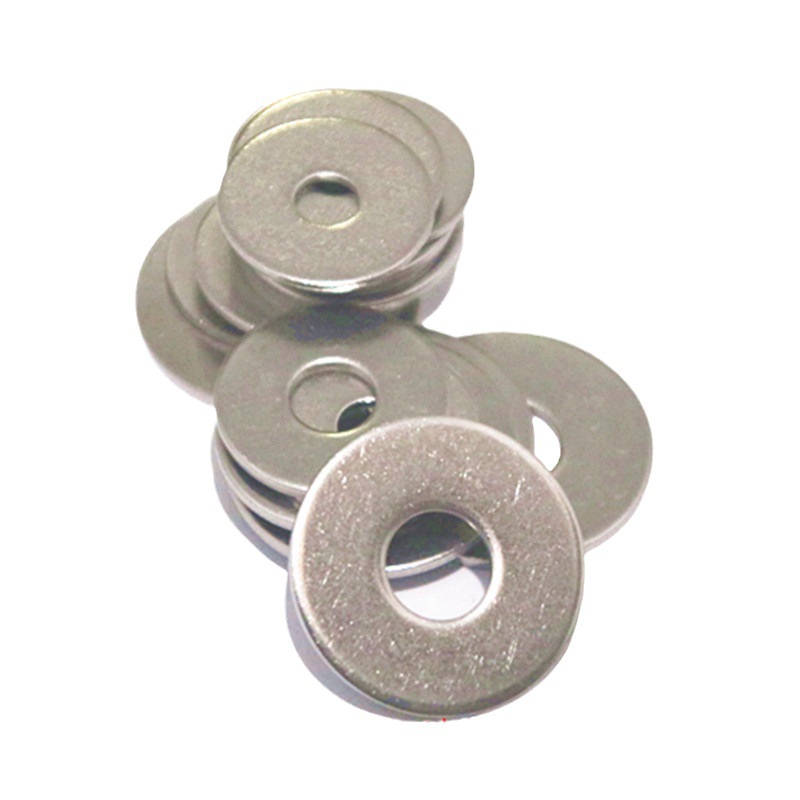

Large OD Flat Washer

Brugstrin

Brugsmetoden for Large OD Flat Washer er ikke kompliceret, men at følge den korrekte betjeningssekvens kan sikre den bedste beskyttende effekt.

(1) Sørg for, at specifikationerne stemmer overens

Tjek boltstørrelsen – Large OD Flat Washer's indre hul skal bare være en smule større end boltens ydre diameter.

Tjek også, at skivens ydre diameter er stor nok til fuldt ud at dække hullerne i den del, du fastgør. Hvis hullet er en lang spalte eller er blevet slidt, skal skivens yderkant overlappe hullet med mindst 5 mm.

Tænk over materialet og hvor det er på vej hen. Til udendørs steder, der er fugtige, nær havet eller i kemiske områder, skal du bruge 316 rustfrit stål. Til almindelig indendørs brug vil 304 rustfrit eller galvaniseret kulstofstål fungere fint.

(2) Rengør kontaktfladen

Tør olie, rust, malingsspåner eller savsmuld af fra det område, hvor du arbejder. Sørg også for, at begge sider af vaskemaskinen er rene. Hvis der er rustforebyggende olie på det, skal du bare tørre det forsigtigt af med en klud.

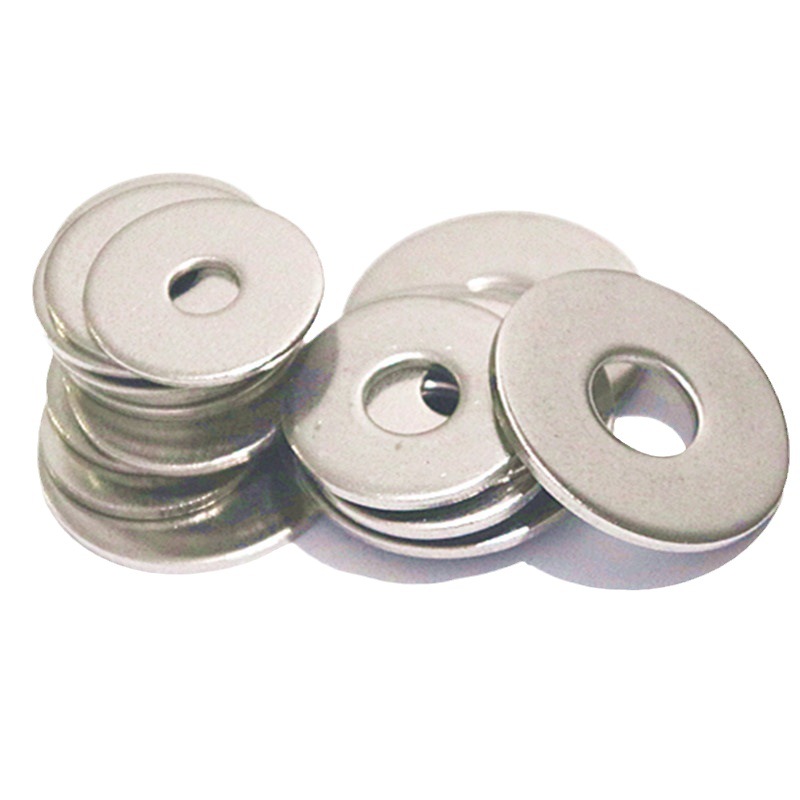

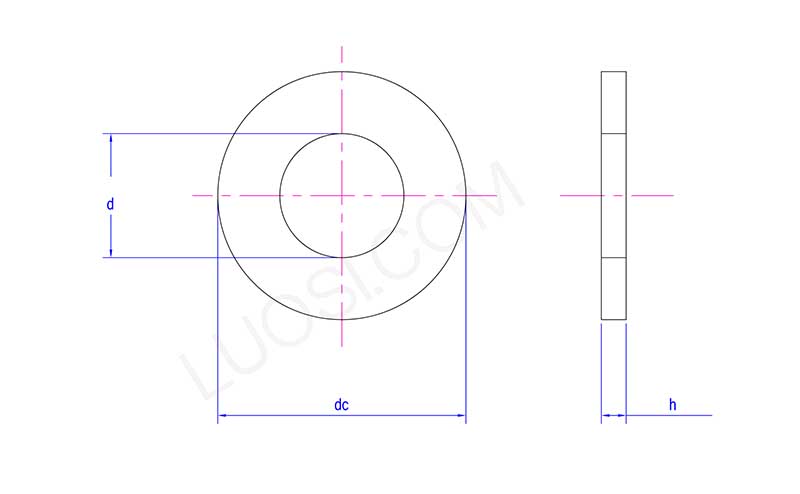

Large OD Flat Washer

man	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d max	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d min	17	19	21	23	25	28	31	34	37	42	45
dc max	30	34	37	39	44	50	56	60	66	72	78
dec min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h max	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
h min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) Placer skiven

Installationssted: Anbring en flad skive med stor ydre diameter mellem bolthovedet og den del, der skal sikres. Hvis der anvendes bløde materialer såsom træ, plastik eller tyndt aluminium, anbefales det at bruge skiver med stor ydre diameter på både bolthovedet og møtrikkensiden.

Centerinstallation: Sørg for, at bolten eller møtrikken passerer gennem skivens midterhul. Sørg for, at spændeskiven flugter mod emnets overflade – den må ikke vippes.

(4) Indsæt bolten og spænd den med hånden

Spænd boltene eller møtrikkerne med hånden, indtil skiven lige rører overfladen; Juster derefter skivens position, sørg for, at den helt dækker hullet.

(5) Spænd til det anbefalede moment

Korrekt brug af en momentnøgle:Vælg den passende momentværdi og spænd gradvist. Under driften skal du observere skiven omhyggeligt og foretage justeringer efter behov.

(6) Slutkontrol

Tag et kig på Large OD Flat Washer for at sikre dig, at den sidder fladt og korrekt på plads.
