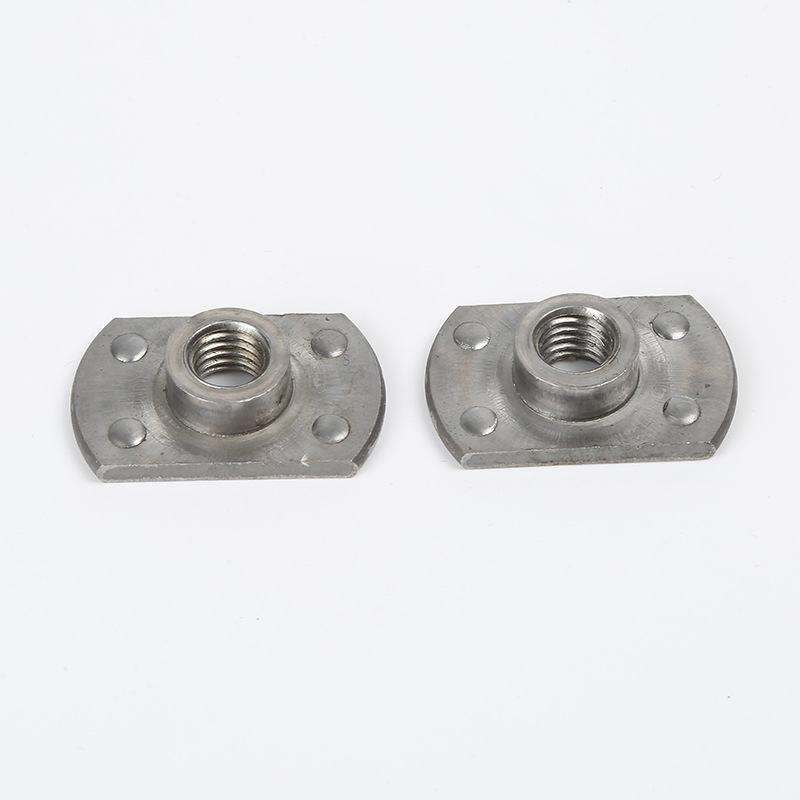

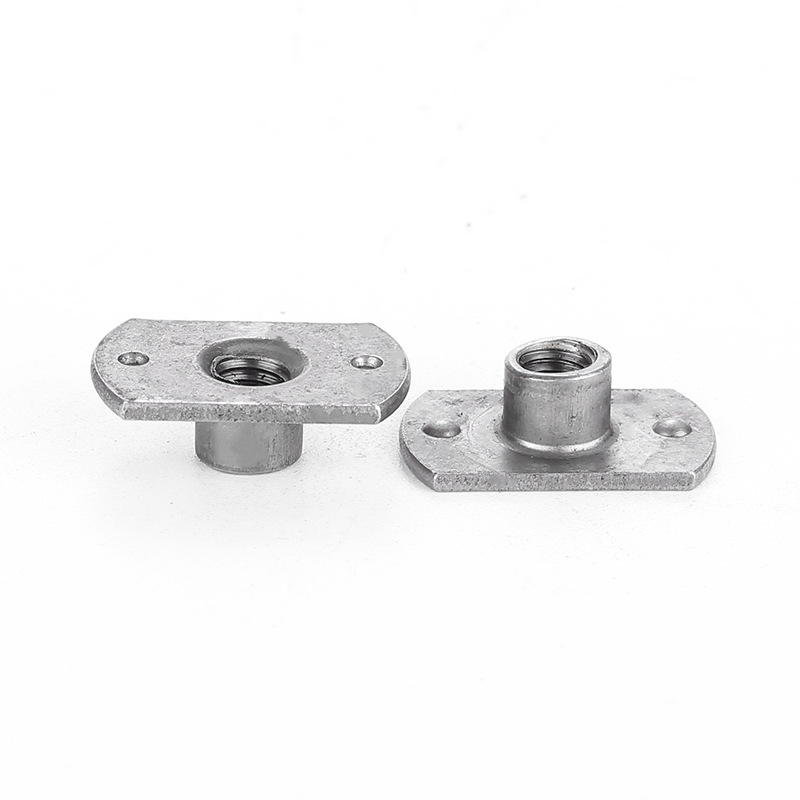

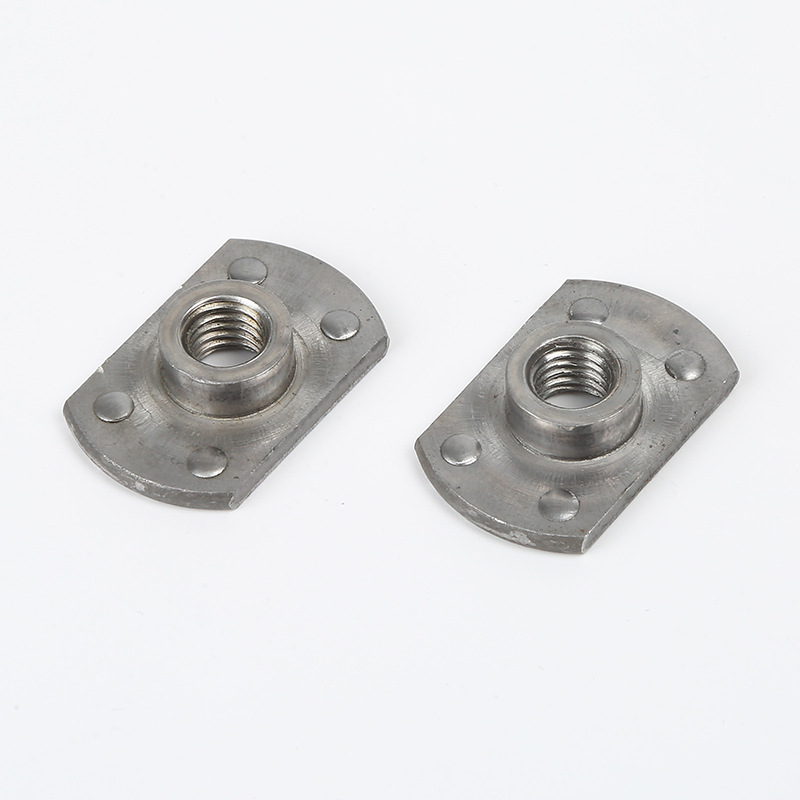

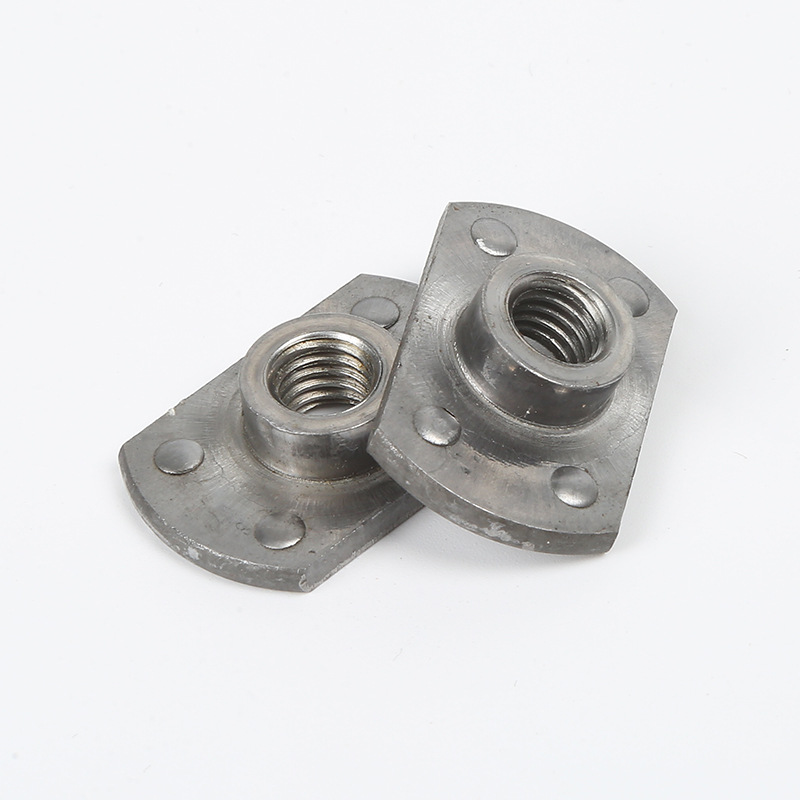

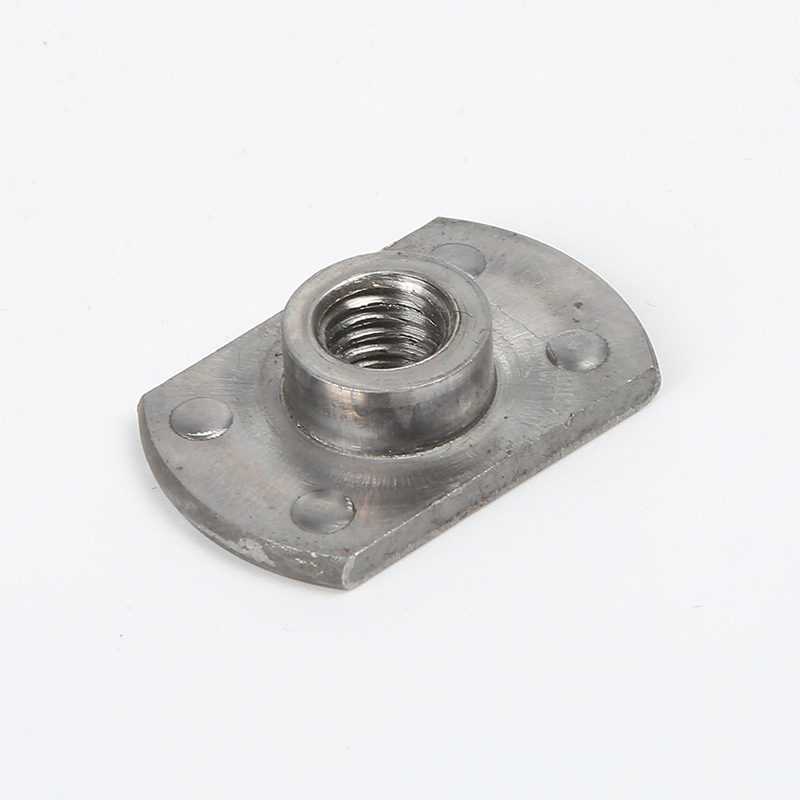

Integrerede T Style svejsemøtrikker

Denne unikke T-formede profil af Integral T Style Weld Nuts giver forbedret stabilitet og justering under svejseprocessen. Pålidelig og rettidig levering er fortsat en nøgleforpligtelse fra Xiaoguo® til sine globale kunder, herunder producenter, distributører og industrielle partnere, hvilket sikrer problemfri drift på tværs af deres forsyningskæder.

Model:JIS B1196-3.2-1994

Send forespørgsel

Produkt beskrivelse

Integral T-stil svejsemøtrikker har standardstørrelser baseret på gevindstørrelse - som M4, M5, M6, M8, 1/4"-20, 5/16"-18 - såvel som flangediameter, totalhøjde, projektionshøjde og bendesign.

Der er nøglestandarder, de følger, såsom ISO 10511, DIN 928 (bruges meget i Europa) og forskellige bilproducentspecifikationer. Dimensionerne holdes nøjagtige for at sikre, at svejsningen fungerer ens hver gang, gevindene passer korrekt, og at de monteres i plan.

At vælge den rigtige størrelse T-Style svejsemøtrik til tykkelsen af metalpladen er virkelig vigtigt. Det sørger for, at svejsningen er stærk, og samlingen holder godt.

Produktfordele:

Når først Integral T-stil svejsemøtrikker er installeret, behøver de ikke meget vedligeholdelse. Før du bruger dem, skal du bare opbevare dem et tørt sted, og holde olier eller snavs væk fra dem - de kan rode med svejsningen.

Det vigtigste er at få svejseindstillingerne rigtige: strøm, tid, tryk. Det sikrer, at svejsningen er stærk og konsistent. Hvor godt de holder sig over tid afhænger for det meste af, hvor god den indledende svejsning er, og om materialet eller overfladebehandlingen passer til det sted, hvor de bruges.

Hvis de er svejset korrekt, forbliver Integral T-svejsemøtrikker som en permanent, problemfri gevindløsning, så længe hele samlingen er i brug.

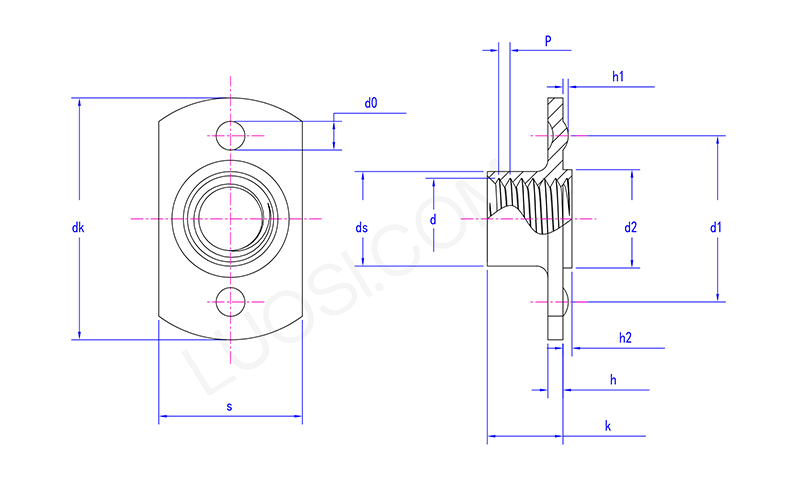

man	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1×1,25	1,25 丨 1,5	1,5 丨 1,75
dk max	20.5	20.5	23.7	23.7	31	33.2
dk min	19.5	19.5	22.3	22.3	29	30.8
s max	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
d2 max	6.9	6.9	8.9	10.9	12.9	14.9
d2 min	6.7	6.7	8.7	10.7	12.7	14.7
h2 max	0.8	0.8	0.8	0.8	1.2	1.2
h2 min	0.6	0.6	0.6	0.6	1	1
d0 maks	3.25	3.25	3.25	3.25	4.05	4.05
d0 min	2.75	2.75	2.75	2.75	3.55	3.55
h1 max	0.6	0.6	0.6	0.6	0.7	0.7
h1 min	0.4	0.4	0.4	0.4	0.5	0.5
d1 maks	15.2	15.2	17.25	17.25	22.3	24.3
d1 min	14.8	14.8	16.75	16.75	21.7	23.7

Forenede standarder:

Vi er strenge med hensyn til kvalitetskontrol gennem fremstilling af Integral T-svejsemøtrikker. Det betyder, at man skal tjekke materialerne, når de kommer ind, måle ting som gevind og projektionshøjde ved forskellige produktionstrin og lave test, der knækker dele for at kontrollere svejsestyrken, hvor meget drejningsmoment de kan tåle, og push-out modstand. Vi kontrollerer også overfladefinishen og prøver endelige batches ved hjælp af AQL-standarder.

Vi bruger statistisk proceskontrol for at sikre, at hver T-Style-møtrik forbliver konsistent og opfylder specifikationerne.
