12 tænder splinebolte med flange

12 tænders splinebolte med flange er ofte velegnede til projekter, der kræver faste og skridsikre forbindelser. Det kan give bedre drejningsmoment og forhindre bolte i at glide under tilspændingsprocessen. Boltene produceret af Xiaoguo® fabrikken overholder udførelsesstandarden for MS 14157B-1978.

Send forespørgsel

Produkt beskrivelse

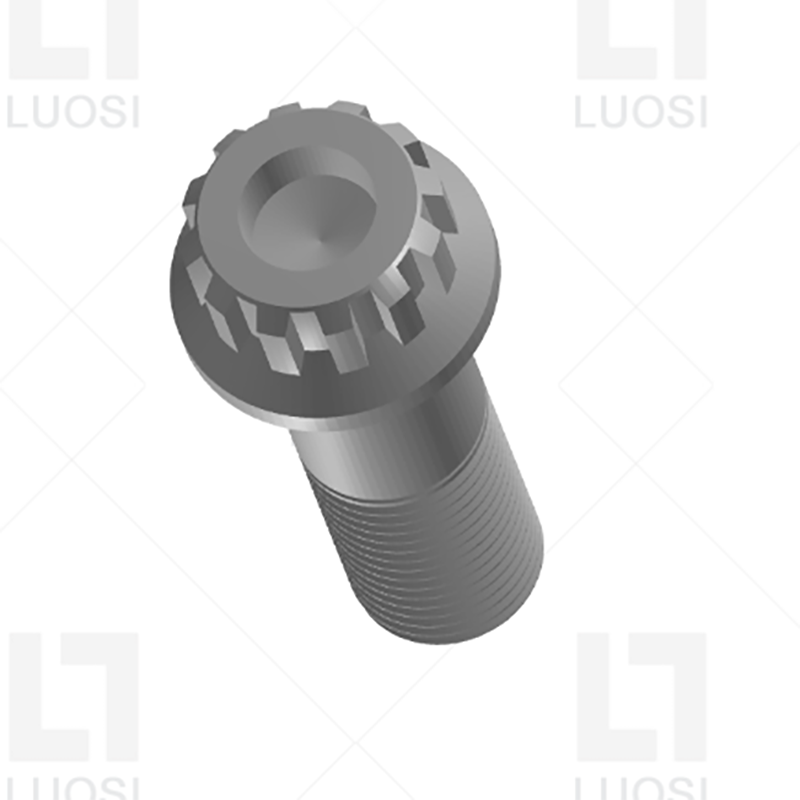

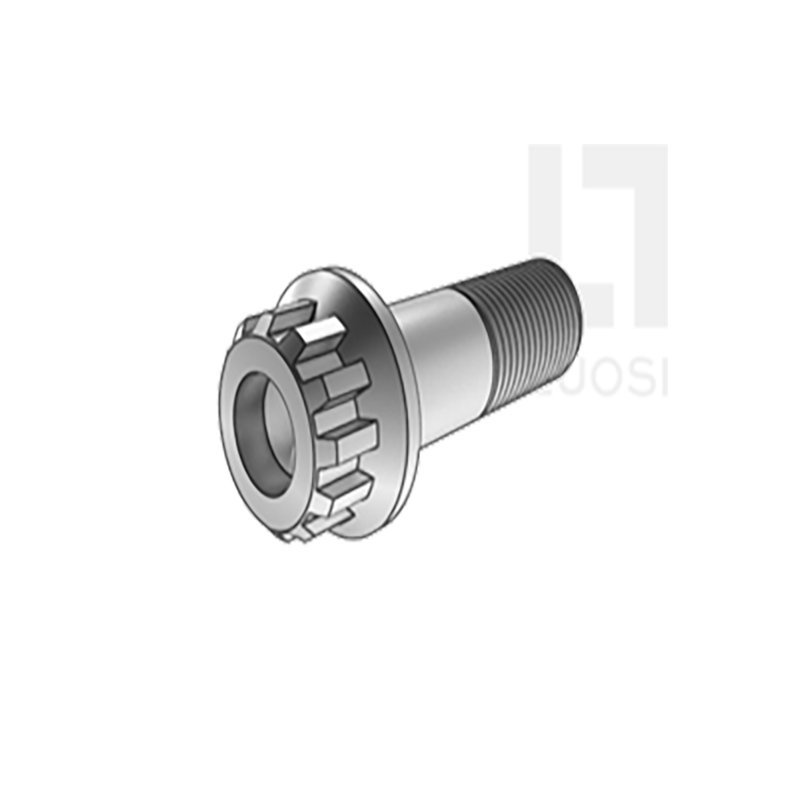

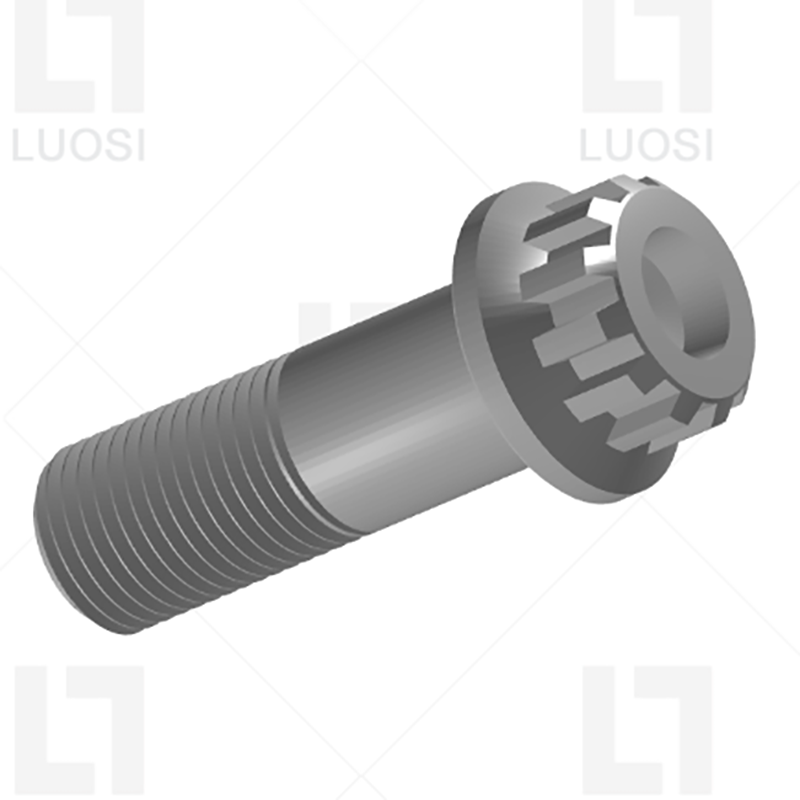

Hovedet på de 12 tænders spline bolte med flange er designet med 12 tænder, som kan passe tæt sammen med den matchende spline topnøgle. I bunden er der en flange som en pakning, som kan øge kontaktarealet med det tilsluttede materiale.

Produktegenskaber

De 12 tænders splinebolte med flange har en unik struktur med 12 tænders spline plus flange. Den 12-tands spline giver flere kraftpåføringspunkter, hvilket gør tilspændingen mere præcis og glat. Flanger spreder trykket, forbedrer forbindelsesstabiliteten og forhindrer bolte i at løsne sig.

Disse bolte kan forbindes til roden af vindmøllevingen. Bladbolten udsættes for en centrifugalkraft på 20 tons. Den kan tåle byrder. Splinehovedet kan modstå et hydraulisk drejningsmoment på 1.000 N·m. Flangen kan forhindre roden af kompositmaterialet i at revne på grund af mikrobevægelser. Den skal udskiftes hvert femte år, og hver beskadiget klinge koster så meget som 250.000 amerikanske dollars.

De 12 tænders spline bolte kræver matchende spline skruetrækkere. De kan overføre et stort drejningsmoment uden at afisolere, langt bedre end sekskantede bolte. Den indbyggede flange fungerer på samme måde som en pakning, så du kan spare på yderligere komponenter. Den er særdeles velegnet til vedligeholdelse af tungt udstyr.

12 tænders spline bolte med flange er ikke lette at pille ved. De fleste mennesker har ikke splineværktøjer. Flanger kan holde bolte fast under vibration, og de bruges på offentlige maskiner eller jernbanespor, hvor der er risiko for tyveri. For områder med høj vibration (kompressorer, generatorer) kan de fastgøres. Spline-driveren kommer ikke ud. Den takkede flange kan bide i overfladen. Der kræves ingen låseskive.

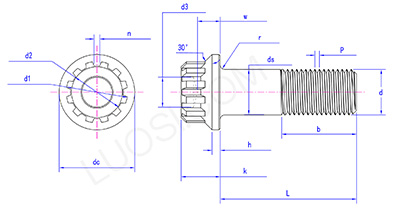

Produktparametre

man	1/4	16/5	3/8	16/7	1/2	16/9	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
dc max	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
dc min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k max	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
k min	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
h max	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
h min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
b min	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
d3 maks	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
d3 min	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
w min	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
ds max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
ds min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
d1 maks	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
d1 min	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
d2 max	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
d2 min	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n max	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n min	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r max	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
r min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
