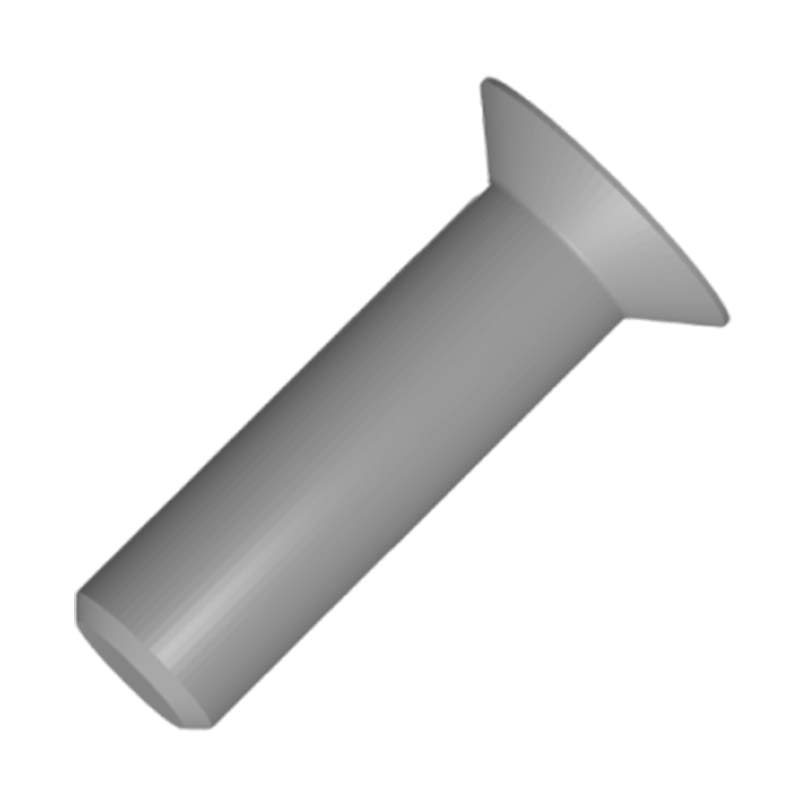

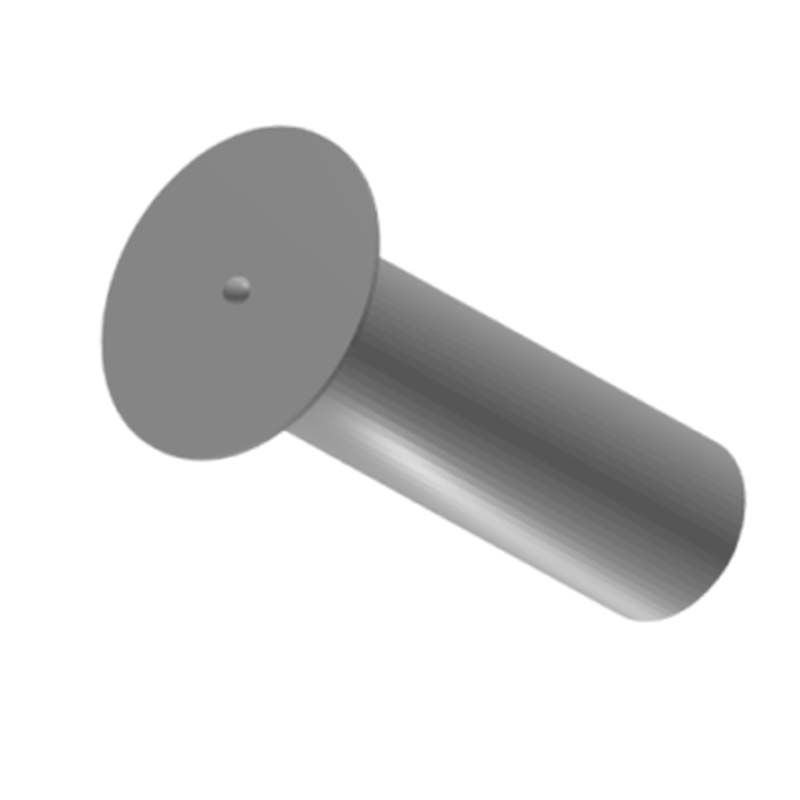

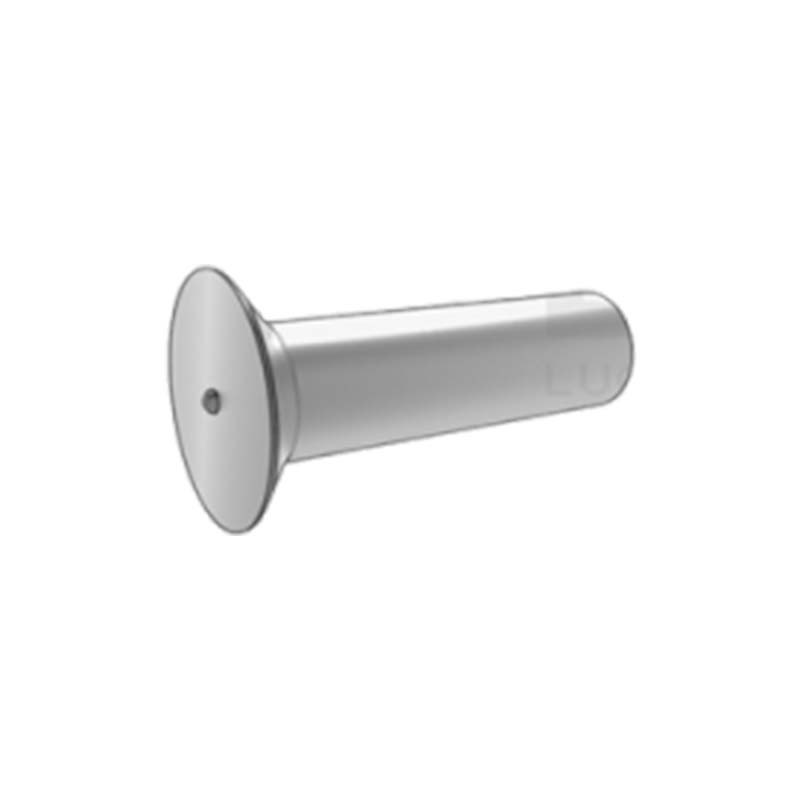

100° fladhoved studs

100° fladhovedknopper har en 100° vinkel ved hovedet og kan installeres i plan med overfladen. De er velegnede til metalpaneler, møbelrammer eller mekanisk udstyr, der kræver et lavprofilhoved. Xiaoguo®-fabrikken følger strengt MS 20426L-1993-standarden for produktion.

Model:MS 20426L-1993

Send forespørgsel

Produkt beskrivelse

Den ene ende af 100° fladt hoved studs er et 100 grader fladt hoved, mens den anden ende har gevind. Det flade hoved gør det muligt at passe tæt sammen med de komponenter, der har tilsvarende forsænkede huller. Dens gevindspecifikationer er talrige, lige fra den lille M3-størrelse til den større M16-størrelse.

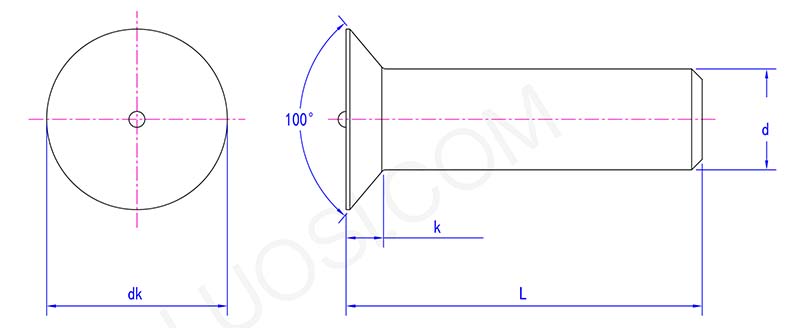

Produktdetaljer og parametre

De flade hovedbolte er i det væsentlige en type svejsestuds. Deres hoveder er koniske, og de flugter næsten med emnet under svejsning. Vinklen på 100° er afgørende, da den tillader studshovedet at synke lidt ned i materialet og dermed bevare en lav profil. Når det er nødvendigt at holde overfladen glat og flad efter svejsning, f.eks. på overflader, hvor emnet er tilbøjeligt til at sætte sig fast, kan denne type tap anvendes.

De 100° flade hovedknopper er opkaldt efter vinklen på deres koniske hoveder. Dette specifikke 100-graders design sikrer, at svejsningen næsten flugter med grundmaterialet. Det er et almindeligt valg til pladebearbejdning eller enhver situation, hvor svejsning til overfladen er nødvendig for at opretholde en visuelt eller funktionelt glat finish.

På grund af deres specifikke keglevinkel, har en lavere hovedprofil. De danner næsten usynlige forbindelsespunkter gennem svejsning. Inden for fremstilling af biler, elektronik eller husholdningsapparater vil du ofte finde dem brugt i områder, der kræver ren og glat overfladefinish.

man	1/16	3/32	1/8	5/32	3/16	7/32	1/4	16/5	3/8
dk max	0.118	0.183	0.229	0.29	0.357	0.419	0.49	0.568	0.698
dk min	0.11	0.175	0.221	0.282	0.349	0.411	0.482	0.56	0.69
k	0.022	0.036	0.042	0.055	0.07	0.083	0.095	0.106	0.134
d max	0.065	0.097	0.128	0.159	0.19	0.222	0.253	0.315	0.378
d min	0.061	0.093	0.124	0.155	0.186	0.218	0.249	0.311	0.374
